什么是焊錫球？

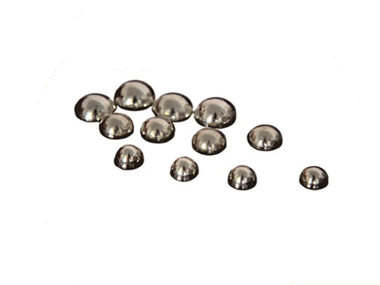

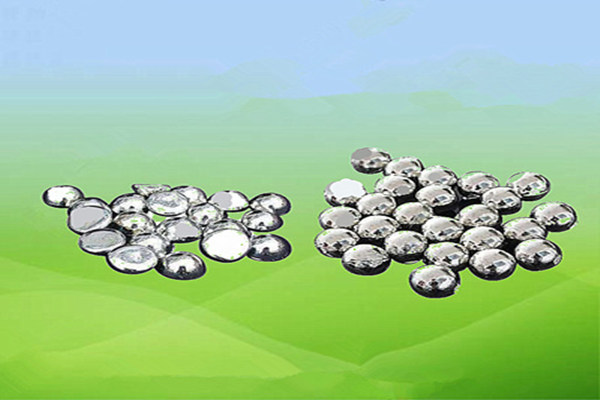

焊錫球是一種主要由錫（Sn）及其合金成分組成的小球狀材料，主要用于電子元器件的焊接和連接。焊錫球的主要功能是在高溫下熔化，將電子元器件與電路板牢固地連接起來。焊錫球在電子工業中起到了極其重要的作用，其質量直接影響到電子產品的性能和可靠性。

焊錫球的種類

焊錫球的種類繁多，主要根據其成分和用途不同進行分類。常見的焊錫球種類包括以下幾種：

錫鉛合金焊錫球（SnPb）：傳統的焊錫球，主要成分為錫和鉛的合金。這種焊錫球由于其低熔點和良好的流動性，在電子制造過程中被廣泛使用。由于鉛的有毒性，現在正在逐漸被其他無鉛焊錫球所替代。

無鉛焊錫球（RoHS合規）：隨著環境保護和健康安全的要求，無鉛焊錫球成為了主流。常見的無鉛焊錫球成分包括錫、銅、錫銀、錫鎘等。其中，Sn96.5Ag3Cu（即96.5%的錫，3%的銀，0.5%的銅）是最常用的無鉛焊錫球。

高溫焊錫球：這種焊錫球通常用于特殊應用，如高溫環境下的焊接。其成分一般包括錫、銅和其他金屬，具有較高的熔點和優良的焊接性能。

焊錫球的應用

焊錫球在電子制造過程中的應用非常廣泛，主要體現在以下幾個方面：

表面貼裝技術（SMT）：在SMT中，焊錫球用于將電子元器件牢固地焊接到PCB（印刷電路板）上。這種方法因其高效、精確和靈活性高而被廣泛采用。

通孔技術（THT）：在通孔技術中，焊錫球用于將元器件通過PCB的孔洞焊接。這種方法適用于一些大功率元器件和需要更高穩定性的連接。

手工焊接：在一些小批量和手工生產中，焊錫球仍然是不可或缺的工具。其高效的焊接性能和易用性使其成為手工焊接的首選。

如何選擇合適的焊錫球

合金成分：不同的合金成分會影響焊錫球的熔點、流動性和耐腐蝕性。選擇適合的合金成分能夠提高焊接質量和產品的可靠性。

焊接溫度：不同的焊錫球適用于不同的焊接溫度范圍。選擇適合的焊接溫度能夠避免元器件和PCB受到過高溫的損害。

應用環境：根據電子產品的工作環境選擇合適的焊錫球。例如，高溫環境下需要選擇高溫焊錫球，而對環境要求較高的產品則需要選擇無鉛焊錫球。

成本和供應鏈：在確保質量的前提下，選擇成本較低且供應鏈穩定的焊錫球能夠提高生產效率和降低成本。

焊錫球的未來趨勢

隨著電子工業的發展，焊錫球也在不斷進化和創新。未來，焊錫球的發展趨勢主要體現在以下幾個方面：

環保和健康：無鉛焊錫球?qū)⒗^續發展并成為主流。新的無鉛合金材料將不斷被研發，以應對更高的焊接溫度和更嚴格的環保要求。

高性能：新型焊錫球?qū)⒕哂懈叩娜埸c、更好的流動性和更強的抗腐蝕性能，以適應高性能電子產品的需求。

智能化：智能焊接技術的發展將使焊錫球的使用更加智能和高效。例如，通過傳感器和自動化控制系統，實現精確的焊接參數調整和優化。

小型化和微型化：隨著電子產品的小型化和微型化趨勢，焊錫球的尺寸也在不斷縮小，以適應微型電子元器件的焊接需求。

焊錫球的制造工藝

焊錫球的制造工藝復雜且精密，主要包括以下幾個步驟：

原料選擇和配比：焊錫球的制造首先需要選擇高純度的錫和其他合金材料，并按照預定的配比進行混合。這一步的精確性直接影響到焊錫球的性能。

合金熔融和球化3.*球化工藝：*將合金熔融物通過球化機進行球化處理。球化機通過高速旋轉和冷卻的水浴，使熔融的合金在表面形成微小的氣泡，從而使熔融物呈現球狀。這一步的精度決定了焊錫球的均勻性和光滑度。

篩分和純化：通過篩分和純化，可以去除制造過程中產生的瑕疵球和雜質，保證焊錫球的質量和一致性。高精度的篩分設備能夠有效分離出不同尺寸的焊錫球。

干燥和包裝：焊錫球需要經過干燥處理以去除表面的水分，避免在焊接過程中引起氧化和不良現象。干燥后的焊錫球會進行包裝，包裝材料一般是防潮和防氧化的特殊袋。

焊錫球的檢測與質量控制

焊錫球的質量控制和檢測是保證其在實際應用中表現優良的關鍵。主要包括以下幾個方面：

外觀檢查：通過目視檢查，確保焊錫球的形狀、大小和表面光滑度符合標準。不良球的比例會直接影響生產的效率和產品的質量。

熔點測試：焊錫球的熔點直接影響其焊接性能。通過熔點測試儀，精確測量焊錫球的熔點，確保其在預定的焊接溫度范圍內表現良好。

重量測量：每個焊錫球的重量應在一定范圍內。通過精密的稱重設備，確保每個焊錫球的重量符合要求，從而保證焊接過程中的一致性。

機械性能測試：包括硬度測試和抗拉強度測試等。這些測試可以評估焊錫球在焊接過程中的機械性能和耐久性。

純度分析：通過化學分析和光譜分析，檢測焊錫球的成分純度，確保沒有雜質污染。

焊錫球的應用案例

消費電子產品：智能手機、平板電腦、筆記本電腦等消費電子產品中，焊錫球是連接各個電子元器件和PCB的主要材料。

通信設備：各種通信基站、路由器、交換機等設備中，焊錫球用于連接和固定各種電子元器件。

醫療設備：醫療影像設備、心電監護儀、超聲儀等醫療設備中，焊錫球用于連接敏感的電子元件。

汽車電子：汽車電子系統中，焊錫球用于連接各種控制器、傳感器和其他電子元件，以確保車輛的正常運行。

焊錫球的挑戰與發展

盡管焊錫球在電子工業中發揮了重要作用，但其在實際應用中也面臨一些挑戰：

鉛含量問題：傳統的錫鉛合金焊錫球由于含有鉛，已經受到嚴格的環保和健康法規限制。這促使無鉛焊錫球的研發和應用。

焊接溫度：無鉛焊錫球通常需要較高的焊接溫度，這對設備和元器件提出了更高的要求。如何在保證質量的同時降低焊接溫度是一個重要的研究方向。

可靠性問題：焊錫球在長期使用過程中可能出現疲勞和應力集中現象，影響產品的可靠性。研究如何提高焊錫球的耐久性和可靠性是未來的發展重點。

成本控制：高性能和高質量的焊錫球往往成本較高，如何在保證質量的前提下降低成本是制造商面臨的重要課題。

焊錫球作為電子工藝中的核心元件，其發展和創新對整個電子產業的進步起到了重要作用。通過不斷的技術改進和應用優化，焊錫球?qū)⒃诟嗟念I(lǐng)域展現出其無可替代的價值。
