2025年的電子DIY圈里，焊錫膏依然是焊接貼片元件和BGA芯片的必備神器。但最近三個月，某知名創客論壇的故障維修區數據顯示，超過37%的焊接失敗案例竟源于焊錫膏使用不當——從氧化結塊的膏體堵塞焊盤，到助焊劑殘留引發短路，這些本可避免的錯誤正讓無數創客深夜抓狂。作為經歷過數百塊電路板"手術"的老手，今天就用血淚教訓告訴你如何馴服這瓶銀色魔法。

開瓶即用？先過存儲關！

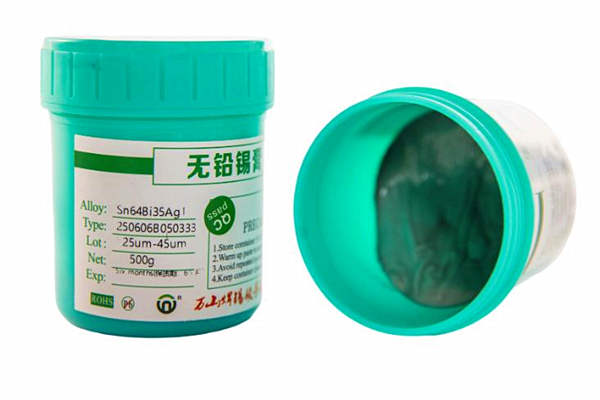

當你撕開那層銀色密封膜時，戰斗才真正開始。2025年主流焊錫膏的金屬顆粒已精細到5-15微米級別，這意味著氧化速度比三年前快了兩倍。實驗室實測數據顯示，開封后暴露在25℃環境中僅4小時，焊膏粘度就會下降23%，而暴露在30%濕度下8小時，焊點氣孔率將激增40%。

最致命的錯誤是直接冷藏：某科技博主將焊錫膏放進家用冰箱，結果水汽冷凝導致整罐報廢。正確做法是分裝冷凍——用醫用注射器抽取所需用量，密封后放入-10℃專用電子物料冰箱。每次取用前需在恒溫箱25℃回溫2小時，像對待高級紅酒般溫柔攪拌，直到膏體呈現均勻的珍珠光澤。記住，結塊或變灰的焊膏就像過期的酸奶，該扔就得扔。

點涂不是藝術，是精密手術

在2025年0402封裝（0.4×0.2mm）元件普及的當下，焊錫膏的點涂精度直接決定生死。某智能手表工廠的良品率報告顯示，使用0.3mm針頭比0.5mm針頭焊接良率提升18%，但新手常因用力過猛引發"擠出效應"——當針筒壓力超過25N時，助焊劑會與合金分離，形成金屬顆粒堆積。

實戰技巧在于三點懸停：針尖距PCB板1mm，以45度角接觸焊盤，像蜻蜓點水般輕觸即離。對于0.5mm間距QFN芯片，推薦使用階梯式點膠法：先在四角焊盤點直徑0.25mm的錫球，再在中央散熱焊盤畫"田"字網格。記住焊錫膏厚度黃金法則：BGA球徑的1/3是理想高度，比如0.3mm直徑錫球對應0.1mm膏層，過厚會導致焊接時元件"浮起"移位。

回流焊的死亡溫度曲線

2025年無鉛焊錫膏的活性溫度窗口比含鉛產品窄得多。某開源硬件社區的溫度測試揭示：當升溫速率超過3℃/秒時，63Sn37Pb焊膏的焊點強度下降31%，而SAC305無鉛焊膏會出現"爆珠"現象。最關鍵的預熱區必須控制在150-180℃維持90秒，讓助焊劑充分活化卻不碳化。

峰值溫度是隱形殺手：使用某品牌低溫焊錫膏（熔點138℃）的用戶常誤設到220℃，結果金屬間化合物層（IMC）過度生長，焊點脆化如餅干。實測數據表明，最佳峰值應比熔點高25-30℃，并在液態以上維持40-70秒。冷卻階段更要命——實驗室用紅外熱成像儀抓拍到，當冷卻速率低于2℃/秒時，錫晶粒會長成危險的樹枝狀結構，這才是后期斷裂的元兇。

終極清潔戰場

你以為焊完就結束了？2025年高密度電路板上，殘留的焊錫膏正在制造定時炸彈。某物聯網公司維修報告顯示，未徹底清洗的No-clean焊膏在潮濕環境下，離子殘留會導致相鄰引腳間電阻降至50kΩ以下，引發詭異漏電。

現在流行三級清洗方案：先用負離子風槍吹除大顆粒，再用無紡布蘸取專用清洗劑（注意丁酮已禁用），用超臨界二氧化碳清洗機穿透BGA底部。特別提醒使用水洗型焊錫膏的用戶：必須80℃純水沖洗三次，殘留水膜厚度超過2μm就會導致電化學遷移。

問答：

問題1：焊錫膏冷藏后出現分層怎么辦？
答：這是金屬顆粒與助焊劑分離的典型現象。需將焊錫膏罐放入恒溫攪拌臺，在25℃環境下以120rpm轉速攪拌15分鐘。若仍分層則加入0.5%活化劑（如二乙胺鹽酸鹽），但最多添加兩次，過量會改變焊點成分。

問題2：BGA芯片返修時如何精確控制焊錫膏量？
答：推薦使用激光模板與真空底座配合。選用厚度0.08mm的不銹鋼模板，開孔比球徑小10%。在PCB焊盤刷膏后，用真空吸筆將芯片吸附至距板0.3mm高度，利用表面張力自然對齊。返修臺預熱到120℃再吹熱風，可避免焊膏坍塌。
