在電子維修、工藝品制作甚至某些工業(yè)場景里，把錫和鐵可靠地連接在一起，是個看似簡單實則充滿挑戰(zhàn)的任務。鐵的高熔點、易氧化特性，與錫的低熔點、良好流動性形成了鮮明對比。2025年，隨著新材料和工藝的涌現(xiàn)，這個“老問題”有了更優(yōu)解。無論是家庭DIY愛好者還是專業(yè)工程師，掌握正確的錫鐵焊接方法都至關(guān)重要，它直接關(guān)系到連接的牢固度、導電性和長期可靠性。

基礎方法：助焊劑與烙鐵技巧是關(guān)鍵

對于小件、非承力或?qū)щ娨蟛桓叩膱龊希瑐鹘y(tǒng)電烙鐵配合強力助焊劑仍是主流選擇。核心在于徹底清潔鐵表面并維持其“活性”。機械打磨（如砂紙、銼刀）去除鐵件表面的氧化層和油污是第一步，必須露出金屬光澤。隨后，立即涂抹專用酸性助焊劑（如氯化鋅溶液，注意其腐蝕性，焊接后需徹底清洗）。普通松香或中性焊膏對鐵的焊接效果極差。

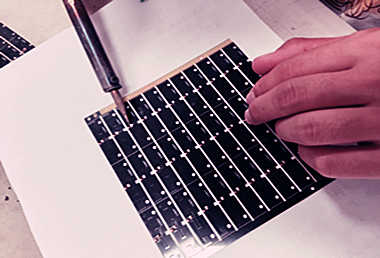

　　無鉛焊錫絲烙鐵溫度設定在300-350℃（視烙鐵功率和焊錫絲成分調(diào)整）。使用含鉛錫絲（如Sn63/Pb37）或活性更強的無鉛錫絲（如含特殊添加劑的無鉛焊錫）更容易成功。操作時，烙鐵頭同時接觸鐵件和焊錫絲，利用助焊劑的作用和熱量，讓熔化的錫在潔凈的鐵表面形成浸潤（形成合金層），而非僅僅堆積在表面。這個過程需要耐心，熱量傳遞要充足但時間不宜過長，避免鐵件過熱導致周圍材料損壞或錫氧化。

工業(yè)級解決方案：激光錫焊與特種焊料

在精密電子、汽車零部件或要求高可靠性的領域，2025年激光錫焊技術(shù)已成為連接錫與鐵的優(yōu)選方案。其優(yōu)勢在于精準、可控、非接觸。激光束能量高度集中，可瞬間熔化錫料（錫膏、錫絲或錫球）而鐵基體受熱影響區(qū)極小，有效避免了傳統(tǒng)烙鐵導致的鐵基體過熱變形或氧化加劇問題。

配合激光錫焊，特種焊料的應用是突破點。含銀焊料（如Sn96.5Ag3.0Cu0.5）或添加了鎳、鈷等微量元素的焊料，能顯著改善焊料在鐵表面的潤濕性，并提高焊點強度和耐熱疲勞性能。預涂覆特殊合金層（如鎳、銅）的鐵件，再進行錫焊，也是工業(yè)上提升可靠性的常用手段。這種方法在新能源汽車電池連接片、微型傳感器等場景應用廣泛。

未來趨勢：低溫焊接與納米界面工程

2025年的研究熱點正聚焦于更低溫、更環(huán)保、更高強度的錫鐵連接技術(shù)。低溫焊接技術(shù)，如使用銦基合金或鉍基合金焊料，其熔點可低至100℃以下，極大降低了對鐵基體的熱沖擊，特別適用于熱敏感元件或異種材料連接。雖然其絕對強度和導電性可能略低于傳統(tǒng)錫鉛焊料，但在特定應用場景下優(yōu)勢明顯。

更前沿的是納米界面工程。通過在鐵表面預先構(gòu)筑納米級的金屬間化合物層（如FeSn2）或使用納米顆粒增強的復合焊料，可以大幅提升錫/鐵界面的冶金結(jié)合強度與穩(wěn)定性。實驗室數(shù)據(jù)顯示，經(jīng)過納米界面處理的錫鐵焊點，其抗剪切強度和抗熱循環(huán)老化能力可提升數(shù)倍。這為未來在極端環(huán)境（如航空航天、深海設備）下使用錫鐵焊接提供了可能。

用戶常見疑問解答：

問題1：為什么用普通烙鐵和焊錫絲很難把錫焊在鐵上，焊點發(fā)黑不牢固？
答：核心原因是鐵表面極易形成致密氧化膜（鐵銹），隔絕了熔融錫與鐵基體的直接接觸。普通松香助焊劑無法有效去除這層氧化膜。熔錫無法在鐵表面潤濕鋪展，只能形成球狀堆積（虛焊）。發(fā)黑是氧化膜和失效助焊劑殘留物共同作用的結(jié)果。解決之道在于強力清潔（機械打磨）+ 強效助焊劑（氯化鋅類）+ 足夠且不過量的熱量。

問題2：焊接后，焊點用手一掰就掉，或者用一段時間就開裂，如何提高強度？
答：這通常表明冶金結(jié)合不充分，僅僅是機械附著。提高強度需從幾方面著手：
1.  表面處理更徹底： 確保鐵表面絕對潔凈、無氧化。
2.  使用更強焊料： 選擇含銀焊錫或活性更強的無鉛焊錫。
3.  優(yōu)化焊接工藝： 保證足夠的熱量使焊料在鐵表面充分浸潤并形成合金層（FeSn2），但避免過熱。
4.  考慮復合工藝： 對于要求極高的場合，預先在鐵上鍍一層銅或鎳，再焊接錫，可靠性會極大提升。工業(yè)上采用激光錫焊配合專用焊料也是保證高強度的有效方法。

#焊接技術(shù) #金屬加工 #錫焊 #異種金屬焊接 #DIY手工 #低溫焊接技術(shù) #2025材料創(chuàng)新

本新聞不構(gòu)成決策建議，客戶決策應自主判斷，與本站無關(guān)。本站聲明本站擁有最終解釋權(quán)， 并保留根據(jù)實際情況對聲明內(nèi)容進行調(diào)整和修改的權(quán)利。 [轉(zhuǎn)載需保留出處 - 本站] 分享：【焊錫絲信息】

推薦資訊
