在2025年的電子制造業中，錫膏焊接厚度仍是影響產品良率的決定性因素。隨著MiniLED背光模組普及和車規級芯片需求激增，這個看似基礎的技術參數正引發新一輪工藝革命。某頭部手機代工廠2025年Q1報告顯示，因錫膏厚度偏差導致的返工成本同比上升17%，而采用新型激光鋼網的產線良率卻逆勢提升23%。當我們在顯微鏡下觀察主板時，那層薄薄的金屬合金，實則是電子產品可靠性的第一道生命線。錫鋅絲

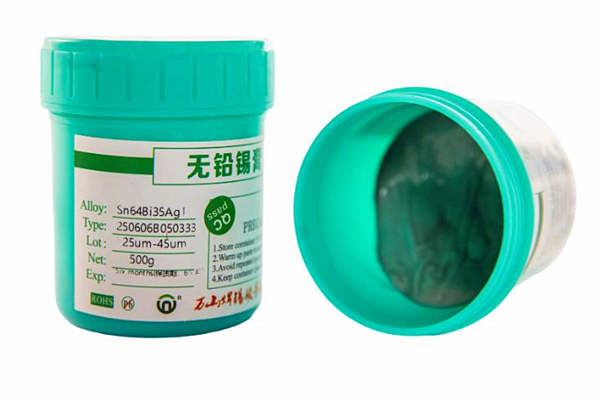

行業通用標準與核心參數范圍

根據IPC-J-STD-005最新修訂版，常規SMT工藝的錫膏印刷厚度通常控制在75-150μm區間。這個看似寬泛的范圍實則暗藏玄機：消費類電子產品多采用100-120μm基準值，而車用ECU模塊因抗震動需求，普遍要求150μm以上厚度。值得注意的是，2025年特斯拉新款車載電腦的主控芯片焊接區實測厚度達180μm，比三年前提升40%。

鋼網厚度直接決定錫膏沉積量。目前主流0.1mm不銹鋼模板對應100μm理論厚度，但實際受刮刀壓力、脫模速度影響會產生±15%波動。某德系設備商在2025年CES展示的智能壓電刮刀系統，通過實時張力反饋將波動控制在±5μm內。當處理0.4mm間距BGA時，厚度精度要求甚至需達到±3μm，否則將引發橋連或虛焊。

新興技術對厚度的顛覆性要求

2025年MiniLED背光技術爆發性增長，對焊接厚度提出嚴苛挑戰。蘋果Vision Pro 2代采用的萬級分區背光模組，其0402尺寸燈珠的焊盤面積僅0.2×0.25mm，要求錫膏厚度精確控制在50±5μm。這催生了新型納米級鋼網技術，日本淀川制鋼所開發的20μm超薄電鑄鋼網，配合粒徑3-8μm的Type6.5錫膏，成功實現38μm的印刷厚度紀錄。

更極端的案例出現在醫療植入設備領域。美敦力2025年獲批的神經刺激芯片，其焊點厚度被壓縮至25μm級別。這種超薄焊接需要特制低鹵素錫膏，在氮氣保護環境下進行激光回流焊。有趣的是，航天領域反而出現增厚趨勢，SpaceX星艦3.0的航電板采用階梯鋼網設計，功率器件區域厚度達300μm，以應對太空極端溫差帶來的應力沖擊。

工藝控制中的關鍵風險點

厚度均勻性比絕對值更重要。2025年行業分析報告指出，63%的焊接缺陷源于厚度分布不均。當PCB存在0.1mm翹曲時，四角焊盤厚度差異可達40μm，這也是比亞迪刀片電池BMS板量產時遭遇的經典難題。其解決方案是引入3D SPI（焊膏檢測）系統，通過百萬級點云掃描實時補償，將平面度誤差控制在5μm/100mm以內。

環境溫濕度正成為隱形殺手。2025年東南亞某代工廠的批量事故顯示，當車間濕度超過60%時，錫膏吸濕導致黏度變化，印刷厚度偏差放大至常規值的3倍。更隱蔽的是錫膏沉降效應，未開封的錫膏罐靜置48小時后，金屬顆粒與助焊劑會出現分層，直接造成首片與末片產品厚度差達20μm。這解釋了為何華為產線強制要求每2小時補充新錫膏。

問答環節

問題1：如何應對超密間距元件的超薄焊接需求？
答：核心在于材料與設備協同創新。選用粒徑≤15μm的Type6以上錫膏搭配電鑄鋼網，采用60°高硬度刮刀并控制印刷速度在10-20mm/s。對于0.3mm以下間距，必須配置10μm級精度的閉環壓力控制系統，并實施100%在線3D SPI檢測。

問題2：厚度的增加是否必然提升可靠性？
答：存在厚度飽和點。當超過200μm時，回流焊階段容易產生氣孔和冷焊。車規級產品建議采用階梯設計：芯片焊盤150μm，電容電阻120μm，連接器200μm。同時要配合浸漬試驗，驗證厚度與抗腐蝕性的非線性關系。
